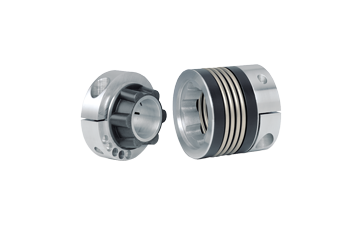

BK4金属波纹管联轴器

　　BK4金属波纹管联轴器用于发那科电机

　　



　　产品规格 BK4

　　BK4 SERIES 153060150

　　CAD Portal 153060150

　　Rated torque (Nm)TKN153060150

　　Overall length (mm)A-24754

　　6876

　　7282

　　8294

　　Outer diameter of bellow (mm)B49556681

　　Fit length (mm)C19222732

　　Inner diameter possible from Ø to Ø H7 (mm)D10-2212-2312-2915-37

　　Inner diameter possible from Ø to Ø H7 (inch)D0.437"-

　　0.750"0.500"-

　　0.875"0.500"-

　　1.125"0.625"-

　　1.375"

　　6 x Fastening screws

　　ISO 4017EM4M5M5M6

　　Tighting torque of the

　　fastening screws (Nm)E46812

　　3 x draw-off screw

　　ISO 4017FM4M4M5M5

　　Shaft diameter (mm)G20273030

　　Shaft length (mm)H8,5221820

　　Mass moment of inertia (10-3 kgm2)Jges0,100,12

　　0,220,27

　　0,580,61

　　1,11,4

　　approx. weight (kg) 0,250,40,81,35

　　Torsional stiffness (103 Nm/rad)CT2015

　　3928

　　7655

　　175110

　　Axial

　　

　　(mm)max.12

　　12

　　1,52

　　23

　　Lateral

　

　　(mm)ax.0,150,2

　　0,20,25

　　0,20,25

　　0,20,25

　　Axial spring stiffness (N/mm)Ca2515

　　5030

　　7248

　　8252

　　lateral spring stiffness (N/mm)Cr475137

　　900270

　　1200420

　　1500435

　　Cone Ø (Fanuc-Motor) (mm)I11161616

　　Keyway wide (mm)K4555

　　订购示例 BK4

　　



　　产品特点

　　结构：主轴侧边：使用带槽锥形夹紧套环和紧固不易松脱的六角螺栓ISO4017。

　　温度范围：-30到+120° C

　　间隙：通过粘着力极强的卡箍连接，绝对无背隙。

　　使用寿命：按照技术规范操作，金属波纹管联轴器可持久耐用且无需维护。

　　配合间隙：轴套连接0.01 - 0.05毫米。

　　材料：

　　波纹管由高弹性不锈钢制成 (灵活的弹性联轴器)

　　套环材质：钢制.

　　短时超载：可达1.5倍。

　　技术参数：

　　额定扭矩：15 - 150 Nm

　　转速可达10000转/分钟。

　　> 10000转/分钟需使用精细动平衡

　　金属波纹管联轴器的特殊解决方案：如其他配合长度，键槽，特殊材料和波纹管可根据要求短时提供。

　　BK4金属波纹管联轴器的产品特点：

　　适用于装置锥形轴端

　　易于安装

　　通过锥形卡箍连接器具备高夹紧力
